CCB型餐廚垃圾漿液輸送泵

發布日期：2019/11/11 22:08:23瀏覽次數：

1、CCB型餐廚垃圾漿液輸送泵用途

CCB型餐廚垃圾漿液輸送泵是在引進國內外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，該系列產品結構合理可靠，使用維護方便，主要應用于餐廚垃圾處理，用于輸送餐廚垃圾漿料、廢水、油脂等介質。使用壽命遠遠大于螺桿泵和液下泵。它采用大管道防堵塞的結構，這樣通過的顆粒直徑可達口徑的四分之一。根據用戶的需求，在不允許泄漏的工況，在無密封基礎上還可以加集裝式密封。

CCB型餐廚垃圾輸送泵是在引進國內外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，該系列產品結構合理可靠，使用維護方便，主要應用于餐廚垃圾處理，用于輸送餐廚垃圾漿料、廢水、油脂等介質。使用壽命較螺桿泵和液下泵長3倍以上。

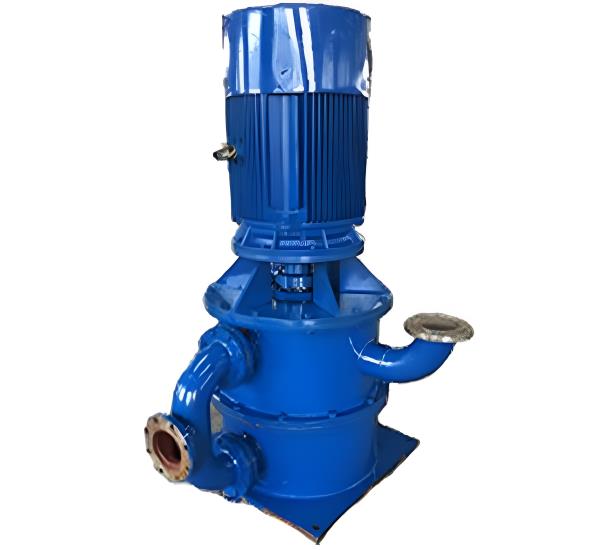

立式餐廚垃圾泵 (1).jpg

2、CCB型餐廚垃圾漿液輸送泵工作條件

　轉速：980、1480、2950r/min

　電壓：380V

　進、出口口徑：50～300mm

　溫度范圍：≦150℃

　介質的固相物容積比：≦25%

3、CCB型餐廚垃圾漿液輸送泵型號意義

100CCB90-25
　　100 —— 進、出口直徑100mm
　　CCB —— CCB型餐廚垃圾漿液輸送泵

90 —— 設計點流量90m3/h
　　25 —— 設計點揚程25m
　　F —— 采用副葉輪密封

4、CCB型餐廚垃圾漿液輸送泵性能范圍（設計點）

流量：3～720m3/h
　　揚程：10～100m

5、CCB型餐廚垃圾漿液輸送泵適用工況
　　1、輸送介質的溫度小于150℃。
　　2、輸送介質的固相物容積比在25％以下。
　　3、輸送介質的運動粘度為（7～23）×10－6㎡/s。
　　4、輸送介質的密度小于1800kg/m3。
　　5、輸送介質的固體顆粒直徑（單位mm）：

泵口徑	50	65～80	100～125	150～200	250～300
顆粒直徑	<10	<20	<25	<30	<50

二、CCB型餐廚垃圾漿液輸送泵結構特點
　　CCB型餐廚垃圾漿液輸送泵具有明顯技術優勢：
　　1、水泵葉輪為半開式結構，效率較傳統的螺桿泵和液下泵高10％～15％，同性能參數泵所配電機功率普遍低一個檔次，節能顯著，同時，葉輪抗汽蝕性能好。
　　2、密封采用多面連環流體動力密封，由副葉輪密封和停機密封組成，適用于頻繁啟動場合。
　　3、聯接方式為水泵和電機剛性直聯。從電機端俯視，泵為順時針?lè)较蛐D(zhuǎn)。
4、泵底部設計有適合餐廚垃圾處理運行的獨特沉淀室,不能通過出口被排出的殘?jiān)橘|(zhì)等會沉入泵底部的沉淀室，可通過清淤孔清理。

三、CCB型餐廚垃圾漿液輸送泵主要零部件材料
