串焊機紅外加熱燈管如何實現均勻加熱？

日期：2023-04-12 11:12 瀏覽：2805

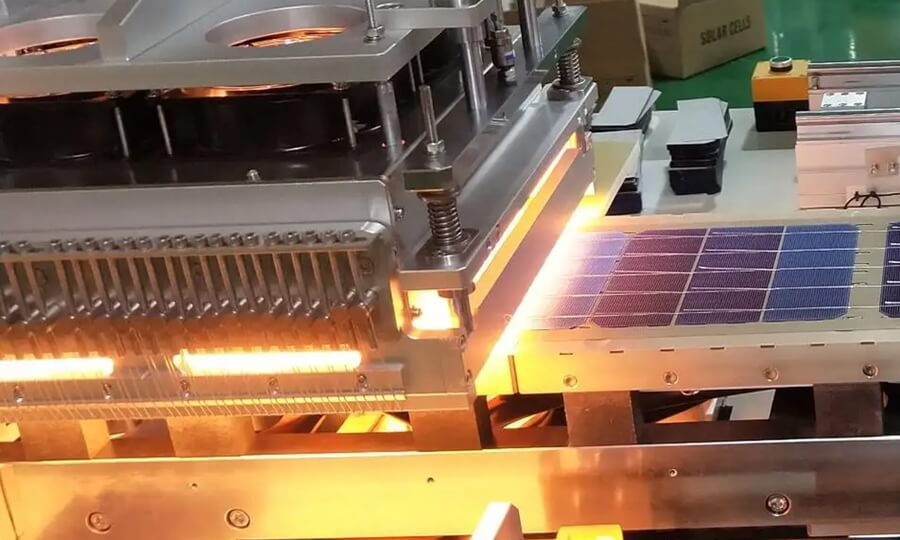

在太陽能光伏組件制造過程中，全自動串焊機設備應用于將電池片焊接成電池串這道工序，由于太陽能電池片的焊接質量直接影響到組件的性能，所以焊接方式的選擇顯得尤為重要。紅外焊接是目前全自動串焊機生產商使用多的一種方式，也是技術比較成熟的焊接方式。焊接時電池片正極向上，焊帶通過夾具固定在主柵線上，之后紅外線照射整個電池片。但是由于加熱溫度不均勻?qū)е码姵仄冃危姵仄奶摵敢约半[裂問題時常發生，我們?cè)撊绾稳ソ鉀Q呢？


1、紅外線加熱管的選擇

普通紅外線加熱管除了本身均勻性問題外，還有一個熱聚集的效應，使得無論怎么調節，兩邊的溫度始終比中間的要更低，導致產品兩側加熱效果達不到要求。由于溫度分布不均勻造成的電池片變形，還容易造成虛焊以及過焊，當焊接點溫度過低時會出現虛焊，溫度過高則會導致過焊。

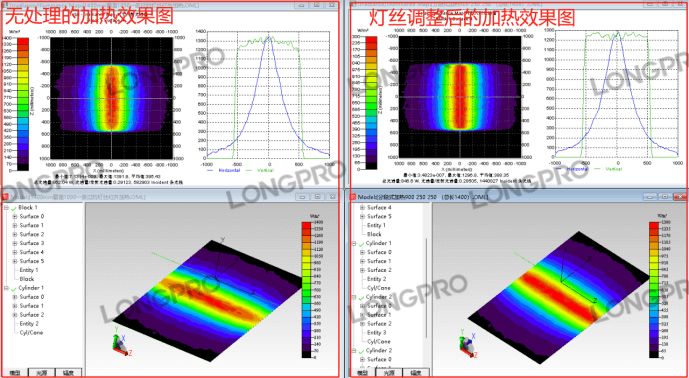

朗普分段式紅外線加熱管可以很好地解決這個問題，采用特殊制作工藝，功率分段式布置，兩邊燈絲功率密度比中間大，并燈絲整體居中處理，通過一系列的精細化操作，從而保證單燈橫向加熱一致性，提高陣列后的面均勻照射效果。中科院合作研發涂白反射層，熱能反射大于 65%，更節約能耗（朗普實驗測試數據）。涂層可以幫助加熱管將其輻射的光源/能量傳導和聚焦在需要被加熱的材料及方向上，節省不必要的熱量損失，從而實現有高效加熱。

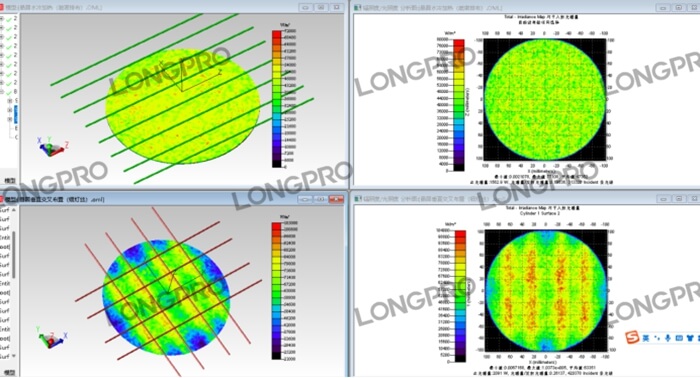

2、紅外線加熱燈管排布

布置的距高比不當，覆蓋的有效面積不夠，往往導致加熱面不均勻，特別在加熱晶圓，硅片，常見玻璃等會容易產生熱脹冷縮，應力大，而導致的破片現象，故陣列的燈管間隔和照射高度有著嚴謹?shù)牟脊庖?。朗普通過科學光學模擬布局，采用平行排布方式，加熱均勻度得到明顯改善。


朗普紅外加熱管優勢：

1、量身定制加熱方案，可定制選配加上特殊設計的外罩以及適合的控制單元。

2、IR 燈管已通過 CE、ROHS 認證，輻射波長精準（國家 CMA 實驗室波譜測試報告）；

3、陶瓷頭安裝設計，壽命長，散熱性能好，結構輕便，易于安裝；

4、快速升溫,1~2 秒內即全功率輸出,熱慣性小,易于精準控溫。
